Диапазон, МГц

0,1-650

Рабочая температура °С

от 0 до +40

Габаритные размеры (ШхВхГ), мм

100х230х55

Продолжительность работы, ч

При непрерывном измерении: не менее 3; время работы в режиме ожидания: не менее 48.

Питание

Три батареи 1.2В, 1800…3000 мАч Ni-MH, типоразмер AA

Разъем

N-мама

Вес, гр.

650

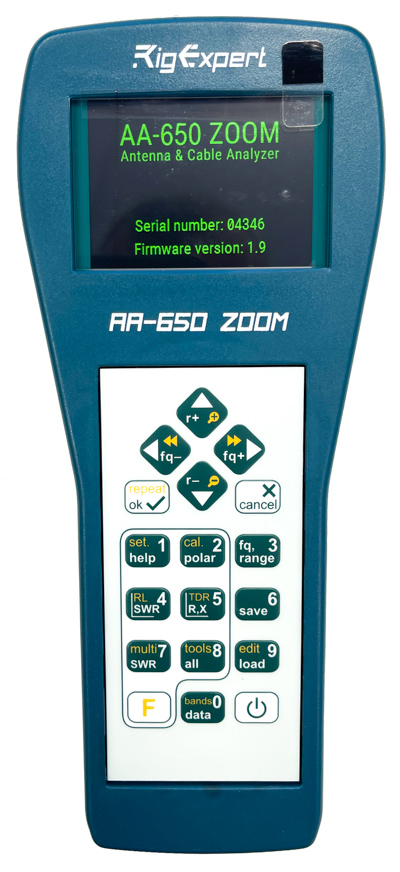

RigExpert AA-650 Zoom – предназначен для измерения КСВ (коэффициента стоячей волны), возвратных потерь, потерь в кабеле а также других параметров реактивных нагрузок в диапазоне от 100 кГц до 650 МГц.
Режим ZOOM (масштабирование графиков по вертикали и горизонтали) делает процесс измерения особенно быстрым и эффективным.
Встроенный режим TDR (Time Domain Reflectometer) может быть использован для определения характера и места возникновения неисправности в линиях передачи.
При помощи этого анализатора с успехом решаются следующие задачи:
Быстрая проверка антенны
Настройка антенны
Измерение КСВ и импеданса антенны и сравнение их до и после определенного события (дождя, урагана и т.п.)
Изготовление коаксиальных линий и измерение их параметров
Тестирование кабелей и выявление их повреждения
Измерение емкости и индуктивности реактивных нагрузок
Характеристики AA-650 Zoom:
Рабочий диапазон: от 0.1 до 650 МГц
Дискретность ввода частоты: 1 кГц
Измерение в тарктах 25, 50, 75, 100, 150, 200, 300, 450 и 600 Ом
Диапазон измерения КСВ: от 1 до 100 в числовом представлении, от 1 до 10 в графических режимах
Диапазон измеряемых сопротивлений R и X: 0…2000, -2000…2000
Режимы отображения: КСВ, возвратные потери, R, X, Z, L, C, магнитуда и фазовый уголна заданной частоте. График КСВ в пределах радиолюбительских диапазонов (100 точек). Кабельный тестер - коэффициент укорочения и измерение длины, измерение потерь, определение импеданса
Опциональная калибровка (open-short-load) в режимах КСВ, R, X, или графических режимах диаграмм Смита / полярных координат.
ВЧ выход:
– Разъем: N-типа
– Форма выходного сигнала: прямоугольная, 0.1 - 200 МГц. Для более высоких частот используются гармоники основного сигнала.
– Выходная мощность: -10 дБм (на нагрузке 50 Ом)
Питание:
– Три батареи 1.2В, 1800…3000 мАч, Ni-MH batteries, типоразмер AA
– Макс. 3 часа непрерывных измерений или двое суток в «дежурном» режиме при использовании свежезаряженных элементов питания
– При подключении анализатора к компьютеру – питание от USB-шины
Интерфейс:
– Цветной TFT-дисплей, 320×240 точек
– Влагозащитная клавиатура, 6x3 клавиш
– Многоязычные меню и система помощи (English – Spanish – Japanese)
– Подключение к компьютеру через интерфейс USB
– Bluetooth v. 4.2 (Single-mode, Class B)
Размеры: 23x10x5.5 см
Рабочая температура: 0…40 °C
Масса: 650г

Цена 155 000 руб. за 1 шт
