Цифровые радиостанции DMR

Внедрение цифровых систем радиосвязи на предприятиях, переход к цифровым DMR стандартам (открытый стандарт ETSI TS 102 361, принятый в 2005 году Европейским институтом телекоммуникационных стандартов) идет полным ходом. Все производители цифровых радиостанций предоставили пользователям возможность плавного перехода на новые стандарты. Цифровые радиостанции имеют возможность работы в аналоговом режиме, а базовый ретранслятор самостоятельно определяет тип принимаемого сигнала, аналоговый или цифровой, и в соответствии с этим выполняет свою задачу, таким образом, в сети можно одновременно использовать цифровое и аналоговое абонентское оборудование.

Показать продолжение...
Это позволяет произвести плавный переход, с запланированными постепенными расходами на полное обновление системы радиосвязи.
В цифровой связи нет помех, нет шума, всегда отличная "модуляция" и вдобавок многие дополнительные функции, которые увеличивают производительность, о них чуть ниже.

Цифровые радиостанции, для передачи голоса, используют математическую систему, представленную двоичными числами («0» и «1»). Совокупность технических решений стандарта DMR предполагает обработку речевых сообщений и данных - голосовой сигнал преобразуется в цифровой формат, сжимается и разбивается на пакеты для передачи по цифровому каналу, а коррекции ошибок позволяют доставлять информацию с минимальными потерями. Таким образом, для абонентов, принципиальное отличие цифровой связи от аналоговой, состоит в том, что в «цифре» или связь есть и всегда с отличным качеством, или ее нет. Использование DMR технологии обеспечивает великолепное качество передачи голоса – цифровые радиостанции распознают фоновые шумы окружающей обстановки и не передают их. Прием корреспондента с шумами, это удел аналоговой радиосвязи.

Перед внедрением цифровых транкинговых систем необходимо понимать, что производители, в настоящее время, разделились на два лагеря, которые используют разные стандарты.

На сегодняшний день существует два наиболее распространенных цифровых стандарта: dPMR и DMR. Оба стандарта способны передавать одновременно два речевых канала в полосе 12.5КГц. Модуляция обоих стандартов 4FSK - 4-х уровневая частотная манипуляция, где каждая пара бит информации определяет частотный сдвиг относительно несущей частоты. Огибающая, в этом типе модуляции носит постоянный характер, что предоставляет значительные преимущества по потреблению и построению схемы передатчика, отсутствуют жесткие требования по обеспечению линейности тракта передачи, а выходные каскады могут работать в более экономном режиме.

Это общее двух стандартов.

Рассмотрим, кратко, в чем разница стандартов:

dPMR это FDMA (Frequency Division Multiple Access) - множественный доступ с частотным разделением.

Доступ к радиоканалу разделен на отдельные частоты. Использует полосу 6,25 кГц - в полосу одного канала репитера, 12,5 кГц, укладывается два независимых канала связи. При передаче цифровой сигнал звучит всё время непрерывно до окончания передачи. Стандарт был принят Icom IDAS, Kenwood Nexedge, Yaesu, TYT и некоторыми другими производителями.

DMR это TDMA (Time Division Multiple Access) - двухсторонние решения радиосвязи, основанные на технологии множественного доступа с временным разделением каналов, где доступ к радиоканалу разделен на временные интервалы, а пользователь использует конкретный слот. Канал TDMA разбит на 2 таймслота - станция работает на передачу короткими пакетами, между которых есть временной промежуток для второго канала связи. Такое решение позволяет включить одновременно два виртуальных канала в одной полосе 12,5 кГц одного канала ретранслятора, что обеспечивает два одновременных разговора и соответственно вдвое большую, частотную, емкость. Этот стандарт используют в профессиональных приложениях Motorola MotoTRBO, Hytera, Vertex eVergeTM. И, такие производители как: Racio, Retevies, Zastone, TYT, Radtel, предлагающие любительские и профессиональные цифровые радиостанции.

FDMA и TDMA стандарты не совместимы между собой. Например, цифровая рация Icom не может работать с цифровой рацией Motorola. Однако существуют рации с прошивкой поддерживающей работу в обоих стандартах.

Стандарт DMR подразделяется на несколько направлений:

«Tier I» - Маломощные коммерческие рации, с мощностью не более 0,5 Вт для безлицензионного использования в 446 MГц диапазоне на ограниченном количестве каналов.

«Tier II» - Оборудование профессиональных конвенциональных систем радиосвязи: репитеры, мобильные радиостанции и портативные радиостанции, работающие в лицензируемых полосах частот PMR. «DMR Tier II» ориентирован на пользователей нуждающихся в максимальной эффективности использования радиочастот, расширенных возможностях голосовой связи и интегрированных услуг передачи данных. Стандарт «DMR Tier II» использует два слота TDMA в одном радиоканале 12,5 кГц.

«Tier III» - Профессиональные системы цифровой транкинговой радиосвязи, работающие в лицензируемых полосах частот PMR. Стандарт «DMR Tier III» использует два слота TDMA в одном радиоканале 12,5 кГц. Поддерживаются голосовые вызовы и короткие текстовые сообщения. Также поддерживаются услуги пакетной передачи данных в различных форматах, включая поддержку протоколов IPv4 и IPv6.

Теперь, в общих чертах, мы знаем, как работает цифра.
Для глубокого изучения, по запросу, мы можем отправить вам более подробное общее описание DMR стандарта и детальное описание технических протоколов.

Рассмотрим преимущества цифровой связи перед аналоговой:

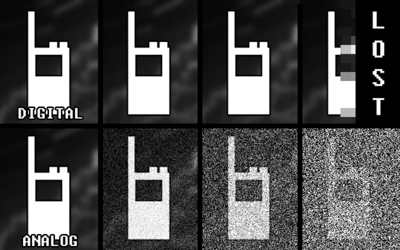

По картинке видно как с ослаблением уровня принимаемого сигнала ухудшается качество связи в аналоговом режиме и остается неизменным в цифровом режиме до определенного уровня.

В чем же плюсы и минусы цифры перед аналогом.

Основное достоинство DMR стандарта – наличие широкого спектра многофункциональных приложений: GPS, передача данных, обмен текстовыми сообщениями, аварийная сигнализация и прочих. Используя возможности цифрового стандарта DMR и IP протокола, реализованного в цифровых радиостанциях, возможно создание цифровых мультисайтовых систем связи, управления и мониторинга, передача текстовых сообщений, организация аварийных вызовов, передача цифровых данных (пакет 2кбит/сек), запись переговоров и.т.д.

Точно так же, как аналоговые системы радиосвязи состоят из ретрансляторов, антенно-фидерных устройств, абонентских стационарных, возимых (автомобильных) и носимых (портативных) радиостанций, цифровые, полнофункциональные DMR сети, обычно, представлены следующими дополнительными компонентами:

- диспетчерская консоль (на базе ПК)
- универсальный пульт диспетчера
- диспетчерские терминалы
- сервер управления сетью радиосвязи
- радиостанции цифровые портативные
- цифровые автомобильные радиостанции
- программный комплекс для конфигурирования радиостанций и ретрансляторов.

Подведем итоги.
Плюсы цифровых систем:

- Неизменное, великолепное качество связи при разном уровне сигнала приема
- Всегда отличная модуляция
- Не надо подбирать местоположения для полного подавления
- Не «пшыкает» шумоподавитель - его просто нет
- Нет импульсных помех, нет интермодуляций
- Экономия заряда батареи
- увеличение на 40% срока непрерывной работы аккумуляторных батарей
- Возможность работы, как в цифровом, так и в аналоговом режимах
- Экономия частотного спектра - в два раза более узкая полоса передатчика может нести два разговорных канала
- Возможность передачи данных, SMS, GPS
- E-mail шлюз SMTP
- Защита радиопереговоров от прослушивания
- Общий, групповой и индивидуальный вызовы абонентов
- Идентификация абонентов
- Проверка присутствия радиостанции в сети
- Удаленная блокировка и разблокировка радиостанции
- Возможность вклиниться в разговор (для абонентов с более высоким приоритетом)
- Аварийные вызовы
- Дизайн и функционал новых цифровых раций намного продвинутее аналоговых.

К минусам цифровой связи можно отнести следующее:

- В жутких шумах с накрученной девиацией в аналоге все таки, можно, что то разобрать, в цифре рация просто будет молчать
- Стоимость цифровых раций пока высока, особенно автомобильных.
Но, конкуренция на рынке DMR оборудования увеличивается, и высокая
цена, на цифровое оборудование радиосвязи, это временное явление.

Как видите у цифры перед аналогом плюсов намного больше, чем минусов.

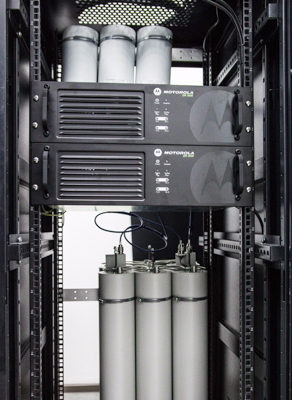

В сентябре 2012 года, компания Геотелеком, ввела в эксплуатацию первую в России коммерческую транкинговую систему MotoTRBO, на
базе оборудования Motorola.
Репитеры использовались Motorola DR 3000 VHF MDM27JQR9JA7AN.
Абонентские станции - цифровые радиостанции Motorola: носимые Motorola DP3601 и автомобильные DM3601 и DM4601
Первый клиент был из теплоэнергетической отрасли.
В сети была реализована передача текстовых сообщений, шифрование данных, передача пакетных данных, работа с GPS.

Переход на цифровой стандарт радиосвязи, сейчас становится всё менее затратным.
Появились новые производители цифровых радиостанций, увеличилась конкуренция и соответственно цена стала более доступной.

Например, компания Hytera, наряду с аналоговыми радиостанциями, предлагает широкий выбор DMR оборудования.
Цифровые радиостанции Hytera:

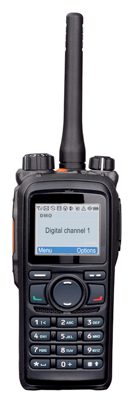

- Носимые цифровые радиостанции: PD355 (IP54), PD365 (IP54), PD405 (IP54), PD415 (IP55), PD505 (IP54), PD605 (IP67), PD665 (IP67), PD685 (IP67), PD705 (IP67), PD705G (IP67), PD715 EX (IP67, ATEX), PD785 (IP67), PD785G (IP67), PD795 EX (IP67, ATEX), X1p (IP67), X1e (IP67). Модели PD705 и PD785 так же предлагаются во взрывозащищенном исполнении (ATEX) и соответствуют стандарту MIL-STD-810C/D/E/F/G и имеют уровень защиты от влаги и пыли IP67. Конструкция радиостанций антистатична и полностью герметизирована. Функция скремблера, в этих рациях реализована, на базе алгоритма ARC4, использующего потоковый шифр на основе псевдослучайных битов.
- Автомобильные цифровые радиостанции стандарта DMR: MD-655 и MD-785(785G). Эти радиостанции имеют повышенную защиту от вибраций, температурных перепадов и попадания влаги и пыли по рейтингу IP54 и отвечают требованиям стандарта MIL-STD-810 C/D/E/F.
Наметилась тенденция, когда малоизвестные китайские производители заходят на рынок DMR. Так, например, в прошлом году, китайцы, под брендом Racio выпустили модель R900D - радиостанция цифровая носимая использует цифровой протокол ETSI TS 102 361-1-2-3 и полностью совместима с цифровыми рациями DMR Motorola (Tier I&II), Vertex, Hytera.

Роль новых технологических разработок, призванных улучшить производительность и эффективность работы сотрудников предприятия становится всё более значимой. Изменения в технологии связи повлияли на все отрасли жизнедеятельности и замена аналогового оборудования радиосвязи на цифровое, сейчас, для любого предприятия, стремящегося оставаться конкурентоспособным это всего лишь вопрос времени.

Пользователи, перешедшие на цифровые стандарты радиосвязи, признают, что качество связи и доступ к полезным приложениям позволили сделать работу более продуктивной.

Не пора ли и ВАМ связаться с нашей командой, чтобы обсудить переход на цифровое радио?

Мы поможем подобрать цифровые радиостанции цена которых вас устроит, для решения разнообразных задач, начиная от самых миниатюрных, и компактных - для сектора услуг, до самых надежных взрывобезопасных радиостанций - для предприятий добывающих отраслей промышленности с повышенными требованиями безопасности.

Наш многолетний опыт создания и эксплуатации различных систем радиосвязи позволяет вам доверить вопросы в построении и организации радиосвязи нашим специалистам. Свернуть текст...
